1. 개념
압력이 존재하며 유체가 흐르고 있는 상태의 배관에 내용물의 공급 중단,
누설 또는 손실이 없도록기계 또는 기구를 사용하여 천공을 실시하고 분기관을 연결하는 작업.
|
| 2. 적용분야 및 작업 범위 |
- 적용 분야
플랜트관, 상수도관, 중온수관, 송유관
- 적용 범위
| 관 경 |
최대압력 |
온 도 |
| 20A ~ 1050A |
50kg/cm2 |
230℃ |
|
| 3. 공정 순서 |
| A. 기존 배관에 용접 등의 방법으로 천공(HOT TAPPING)용 피팅 설치 |
|
|
| |
| B. 피팅에 밸브를 설치 (게이트 밸브 또는 볼 밸브) |
|
|
| |
| C. 밸브에 천공기(HOT TAPPING M/C) 설치 |
|
|
| |
| D. 천공 (HOT TAPPING) 실시 : 밸브 개방 → 천공기 전진 → 커터 회전 |
|
|
| |
E. 천공기 후진 및 철거 : 커터 후진 → 밸브 CLOSE → 천공기 내부
유체 드레인 → 천공기 철거
|
|
|
| |
| F. 설치된 밸브에 신규 분기관 연결 |
|
|
|
|
4. 시방서 보기 |
| |

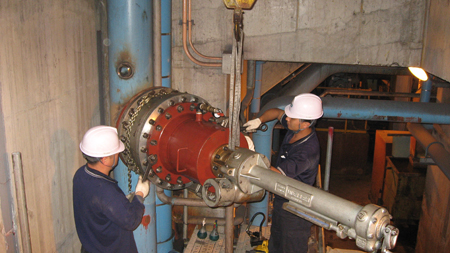

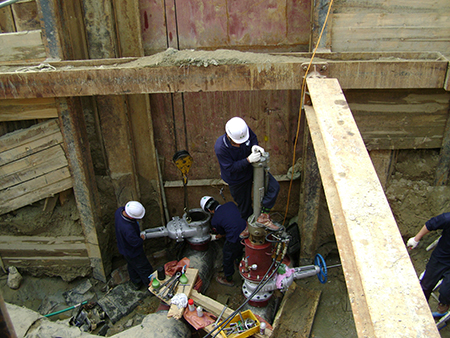

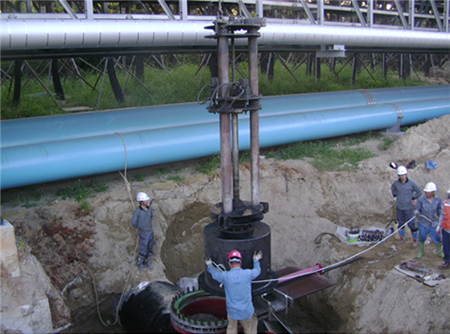

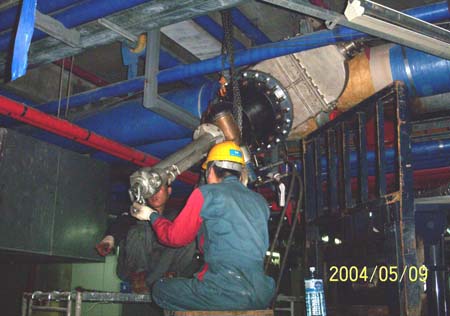

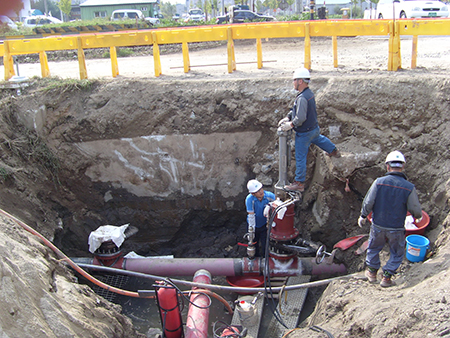

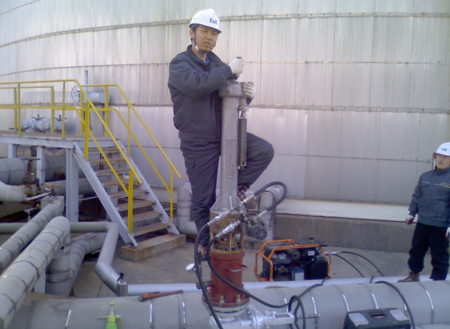

| 5. 공사현장사진 |
|
|
| |
